Pozicioneri
Odgovarajućim pozicionerima do maksimalnog povećanja radnog područja i fleksibilnosti robota te bržeg proizvodnog procesa.
Prednosti:
- Jednostavno stezanje obradaka
- Bolji pristup robota zavarenom spoju
- Brži proces proizvodnje
- Veće radno područje i fleksibilnost robota
- Svi pozicioneri djeluju kao integrirana vanjska robotska osovina
- Jednostavno programiranje putem iPendant-a
- Visok stupanj ponovljivosti
- Mogućnost zavarivanja složenih proizvoda

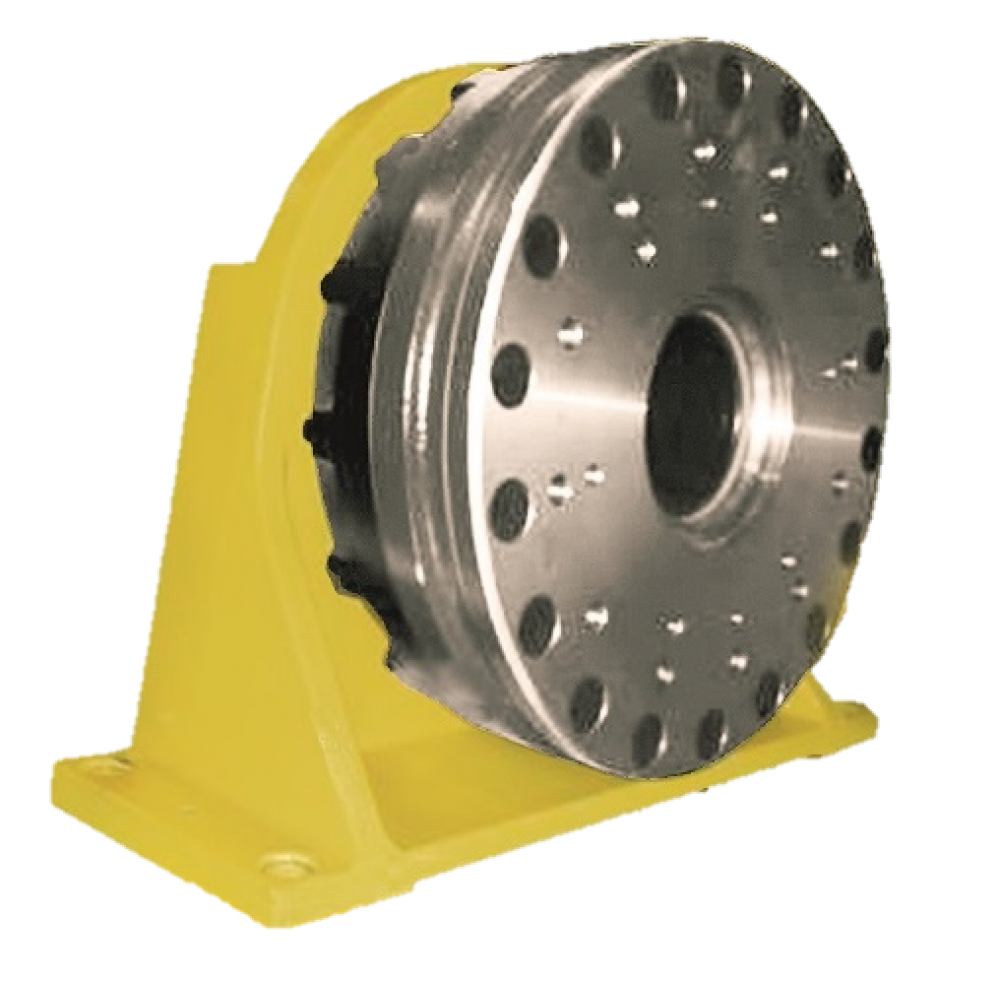

FANUC kompaktni jednoosovinski pozicioner
|
Tehničke specifikacije |
||
|
Upravljanje |
FANUC R-30iB Plus |
|
|
Nosivost [kg] |
1000 |
1500 |
|
Raspon zakretanja [°] |
740 |
740 |
|
Brzina [° / s] |
120 |
90 |
|
Zakretni moment (Nm) |
1568 |
1960 |
|
Ponovljivost [mm] |
0,05 |
0,05 |

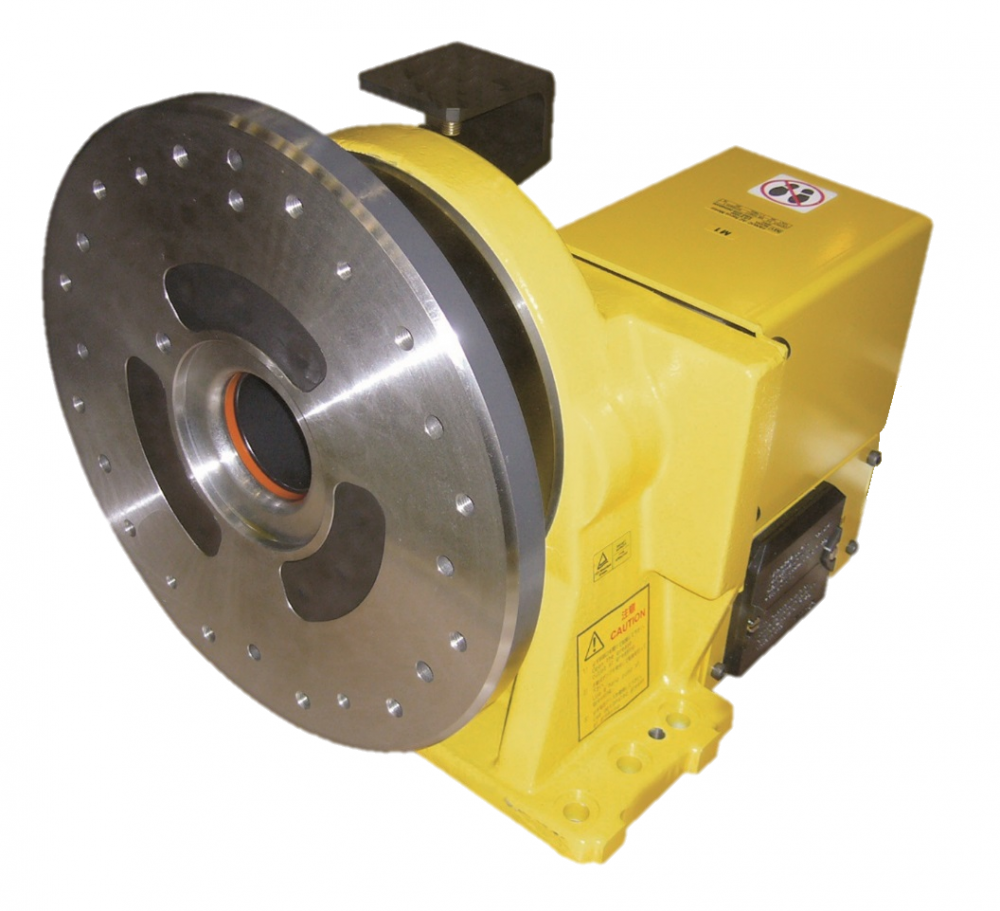

FANUC jednoosovinski pozicioner sa šupljom osovinom
| Tehničke specifikacije | ||||
|
Upravljanje |
FANUC R-30iB Plus |
|||
|
Nosivost [kg] |
300 |
500 |
1000 |
1500 |
|
Raspon zakretanja [°] |
740 |
740 |
740 |
740 |
|
Brzina [° / s] |
160 |
130 |
120 |
90 |
|
Zakretni moment (Nm) |
353 |
588 |
1568 |
1960 |
|
Ponovljivost [mm] |
0,05 |
0,05 |
0,05 |
0,05 |
|
Šuplja osovina [mm] |
Ø65 |
Ø65 |
Ø120 |
Ø120 |

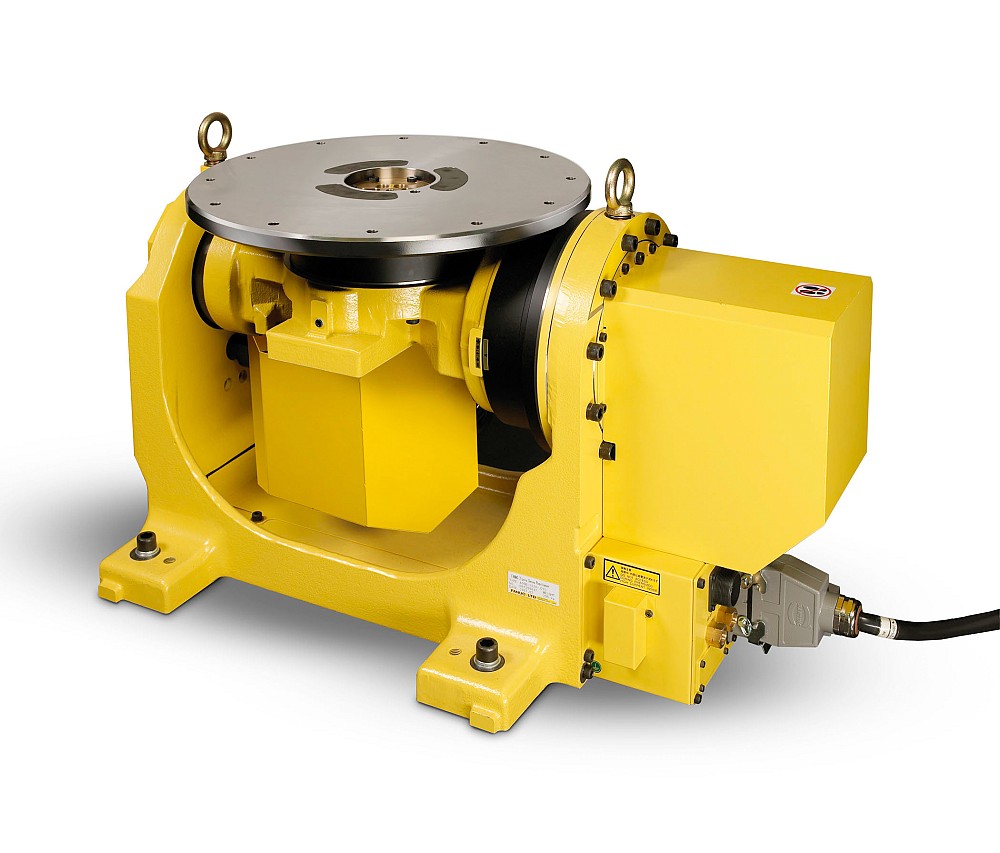

FANUC dvoosovinski pozicioner
Tehničke specifikacije:
|
Upravljanje |
FANUC R-30iB Plus |
|
|
Nosivost [kg] |
500 |
|
|
Raspon zakretanja [°] |
J1 |
270 |
|
J2 |
480 |
|
|
Brzina [° / s] |
J1 |
120 |
|
J2 |
190 |
|
|
Zakretni moment (Nm) |
J1 |
1764 |
|
J2 |
686 |
|
|
Ponovljivost [mm] |
0,05 |
|

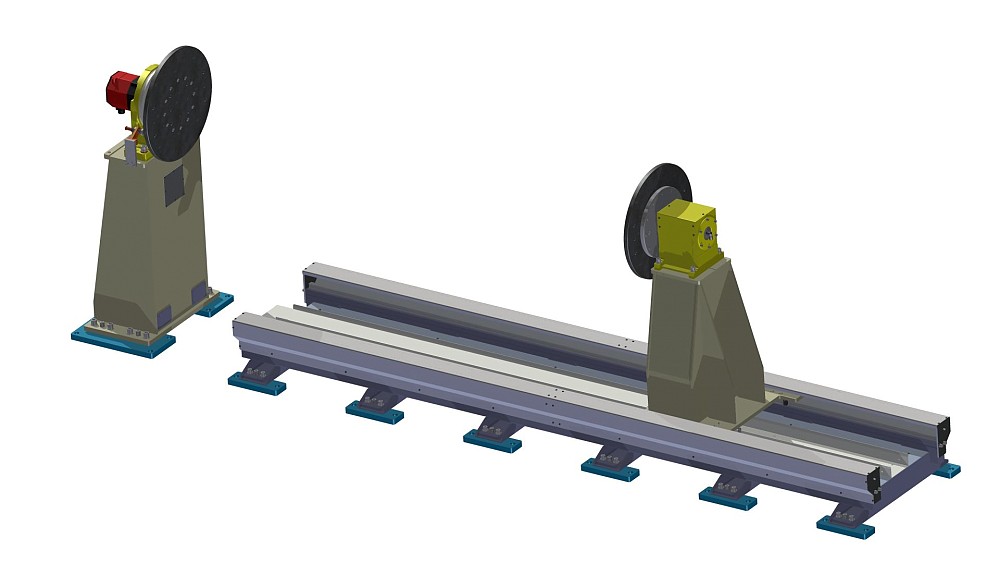

Jednoosovinski podesivi pozicioner
| Tehničke specifikacije | ||||||
|
Nosivost [kg] |
500 |
1000 |
2000 |
3000 |
5000 |
|
|
Duljina zavara [mm] |
do 12000 |
|||||

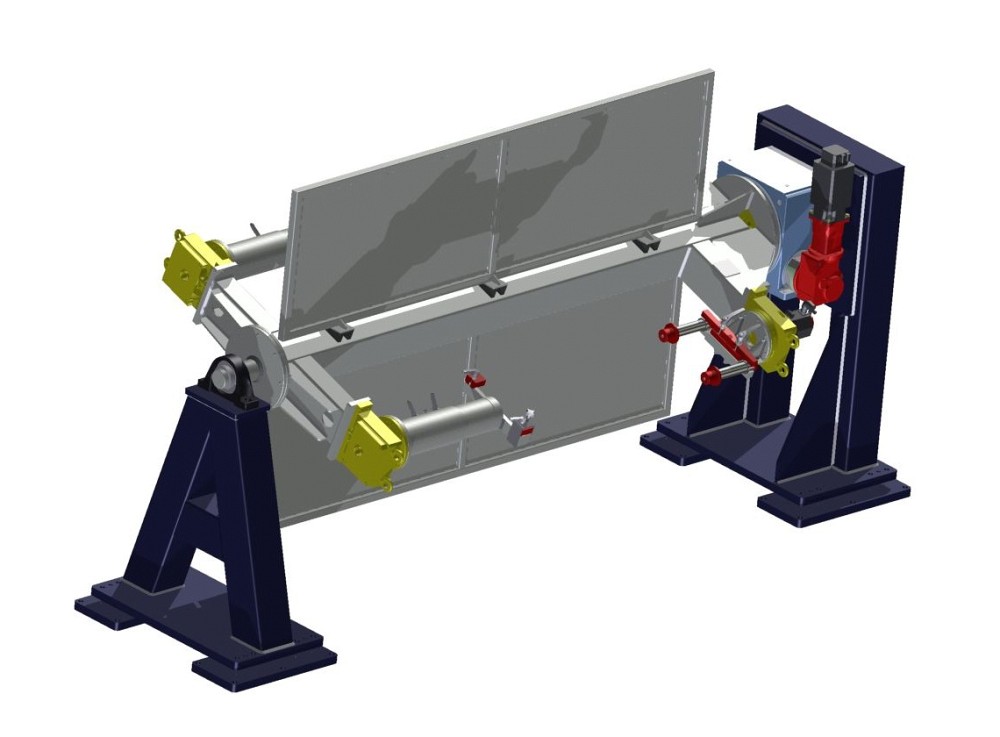

H-stol
| Tehničke specifikacije | ||
|
Nosivost [kg] |
2 x 250 |
2 x 500 |
|
Duljina zavara [mm] |
500… 2500 |
|

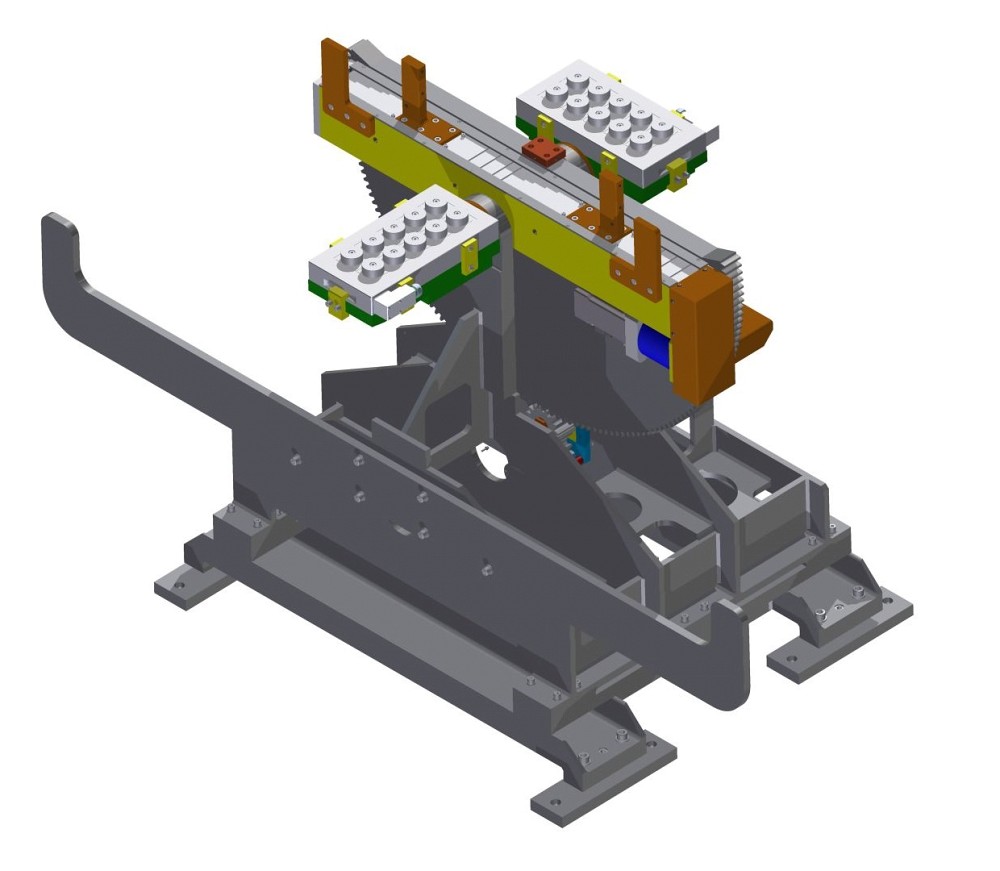

Jednoosovinski stacionarni pozicioner s magnetskim hvataljkama
| Tehničke specifikacije | |||
|
Nosivost [kg]* |
1000 |
2000 |
4000 |
|
Brzina zakretanja [° / s] |
do 12 |
||
* Nosivost ovisi o broju pozicionera

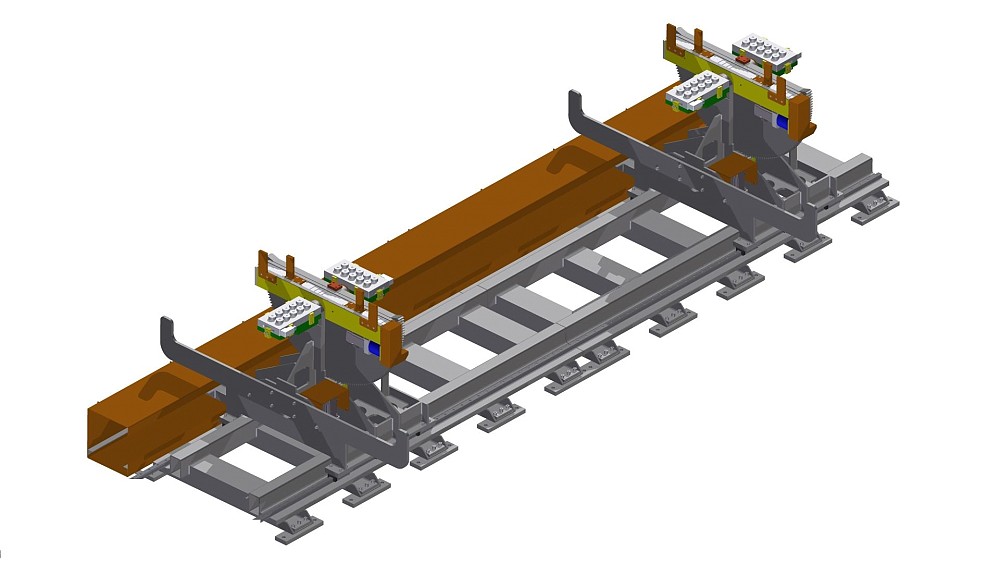

Jednoosovinski pomični pozicioner s magnetskim hvataljkama
|
Tehničke specifikacije |
|||
|
Nosivost [kg]* |
1000 |
2000 |
4000 |
|
Duljina zavara [mm] |
do 24000 |
||
|
Brzina nagiba [° / s] |
do 12 |
||

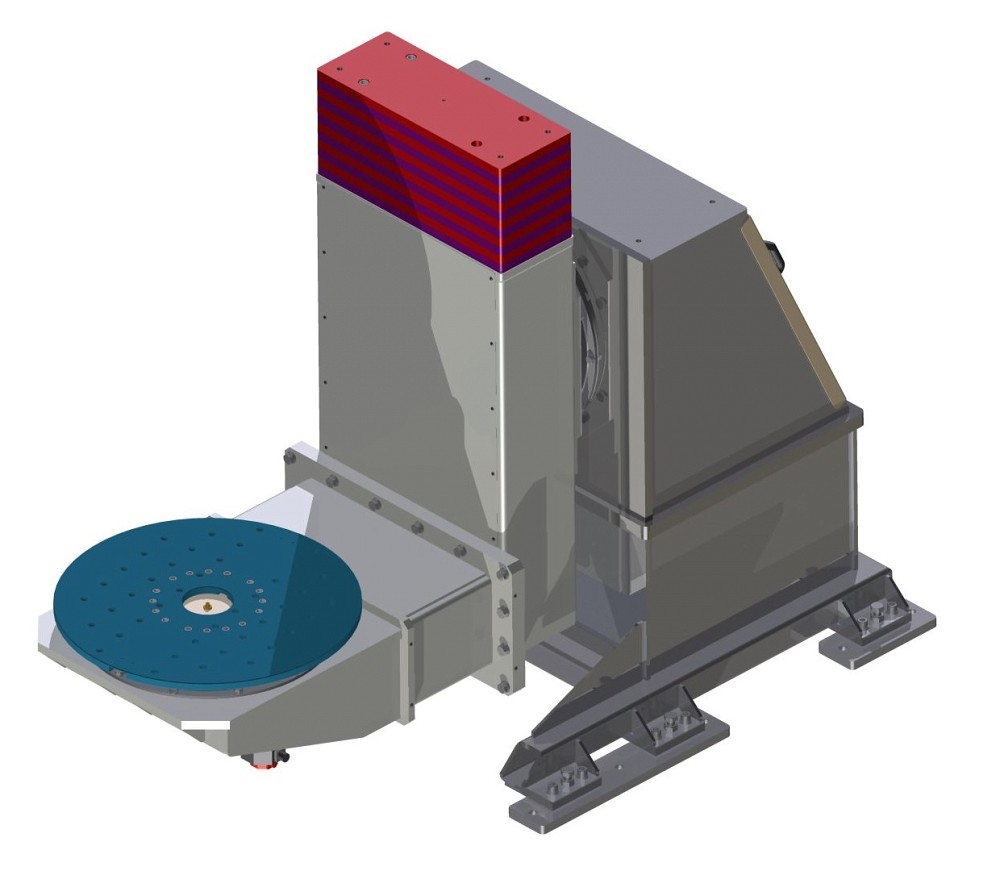

Dvoosovinski L-pozicioner
|
Tehničke specifikacije |
||||
|
Nosivost [kg] |
500 |
1000 |
1500 |
|
|
Brzina okretanja [°/s] |
J1 |
do 30 |
||
|
J2 |
do 60 |
|||

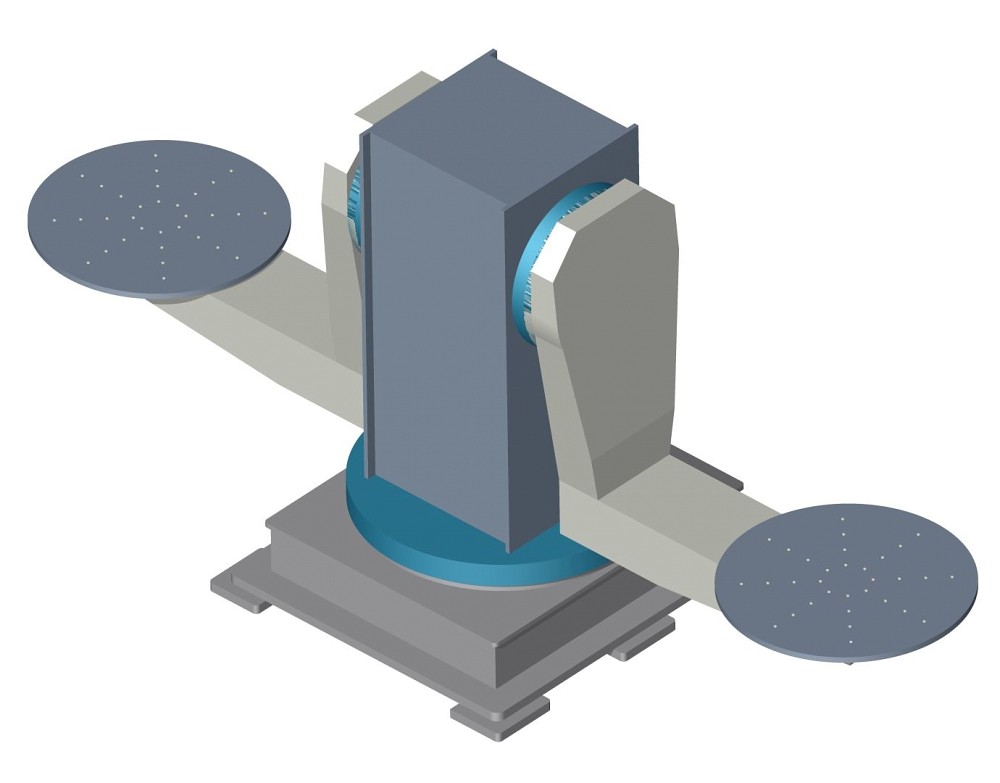

Dvostruki okretni dvoosovinski L-pozicioner
|
Tehničke specifikacije |
|||
|
Nosivost [kg] |
500 |
1000 |
|
|
Brzina okretanja [°/s] |
J1 |
do 30 |
|
|
J2 |
do 60 |
||

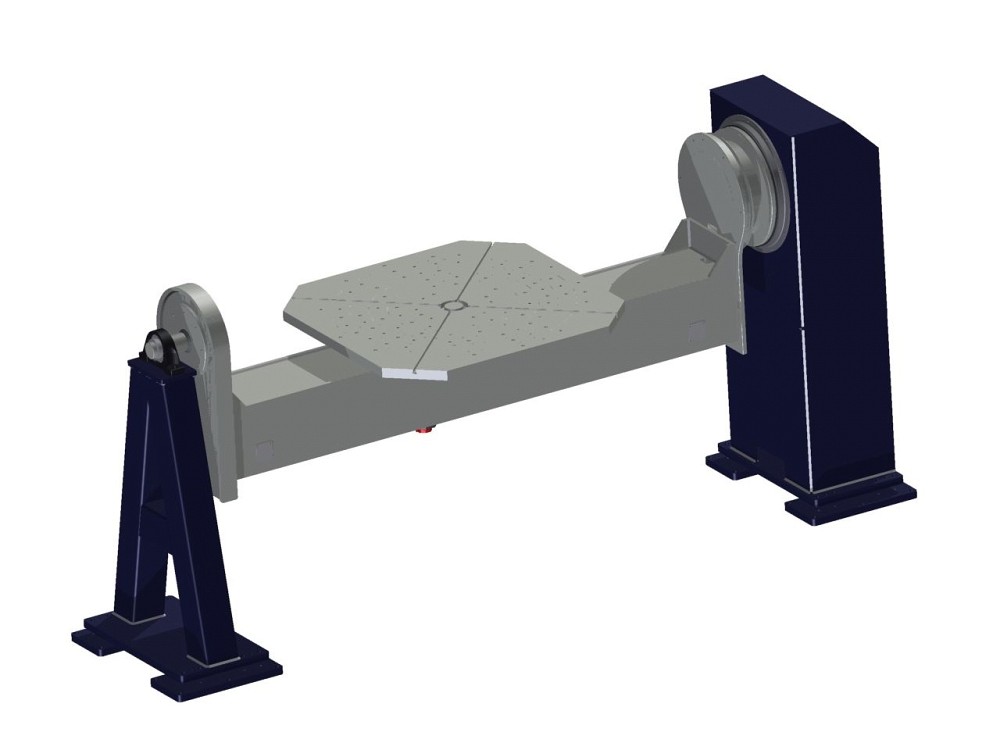

Dvoosovinski portalni pozicioner
| Tehničke specifikacije | ||||
|
Nosivost [kg] |
1000 |
2000 |
3000 |
|
|
Brzina okretanja [°/s] |
J1 |
do 30 |
||
|
J2 |
do 60 |
|||

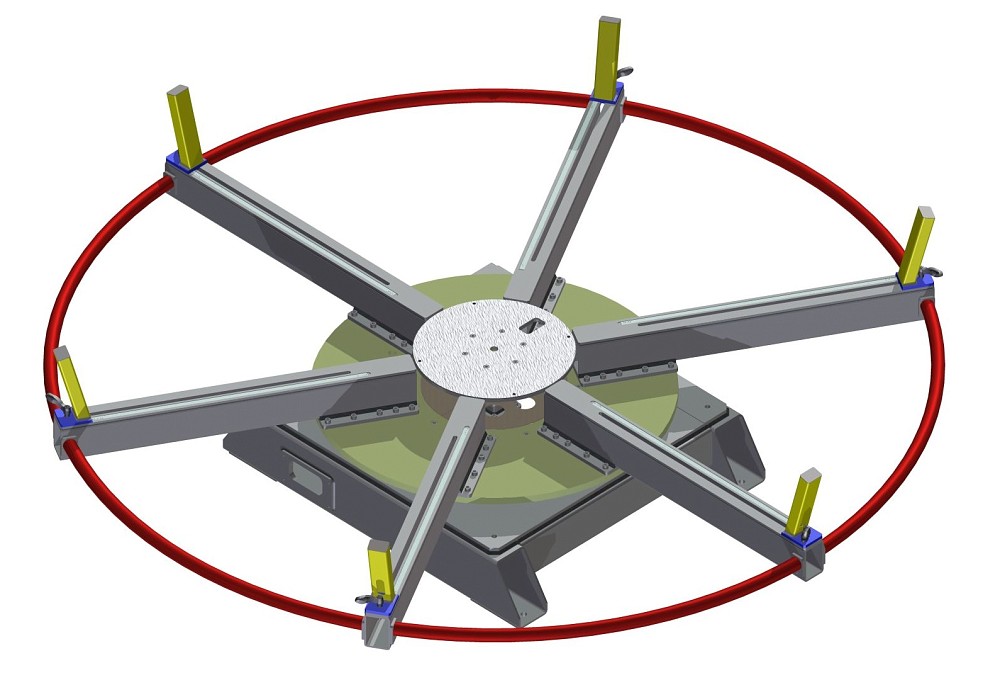

Jednoosovinski vertikalni pozicioner
| Tehničke specifikacije | |
|
Nosivost [kg] |
2000 |
|
Maks. promjer [mm] |
Ø2500 |
|
Min. promjer [mm] |
Ø900 |
|
Br. okretaja [min-1] |
0,013 ÷ 0,28 |
